Im Umspannwerk (UW) Mitte in Karlsruhe, wurde die bestehende 5-feldrige gasisolierte 110-kV-Schaltanlage ersetzt
Die Erneuerung der 110 kV Schaltanlage ist eingebettet in eine Umstrukturierung des 110-kV-Netzes. Das Umspannwerk Mitte ist nach dem Umbau in die Ost-West-Verbindung eingespeist. Der neue Trafo wandelt die 110kV in 20kV um, damit der Strom in das Hausversorgungsnetz eingespeist werden kann. Die neu eingerichtete Schaltanlage besteht aus zwei Kabelfeldern, zwei Trafoabgangsfeldern und einer Längskupplung mit Leistungsschalter.

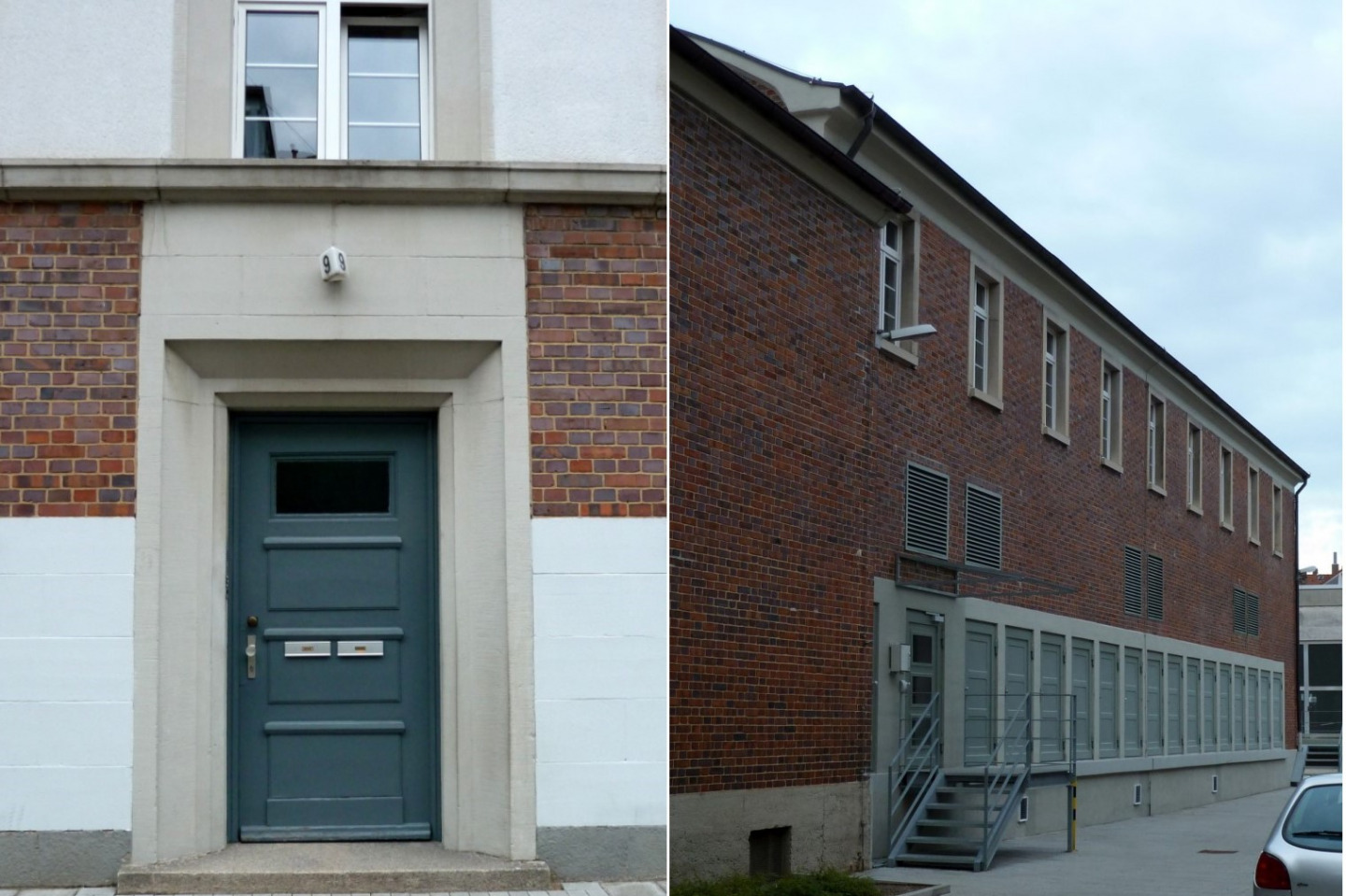

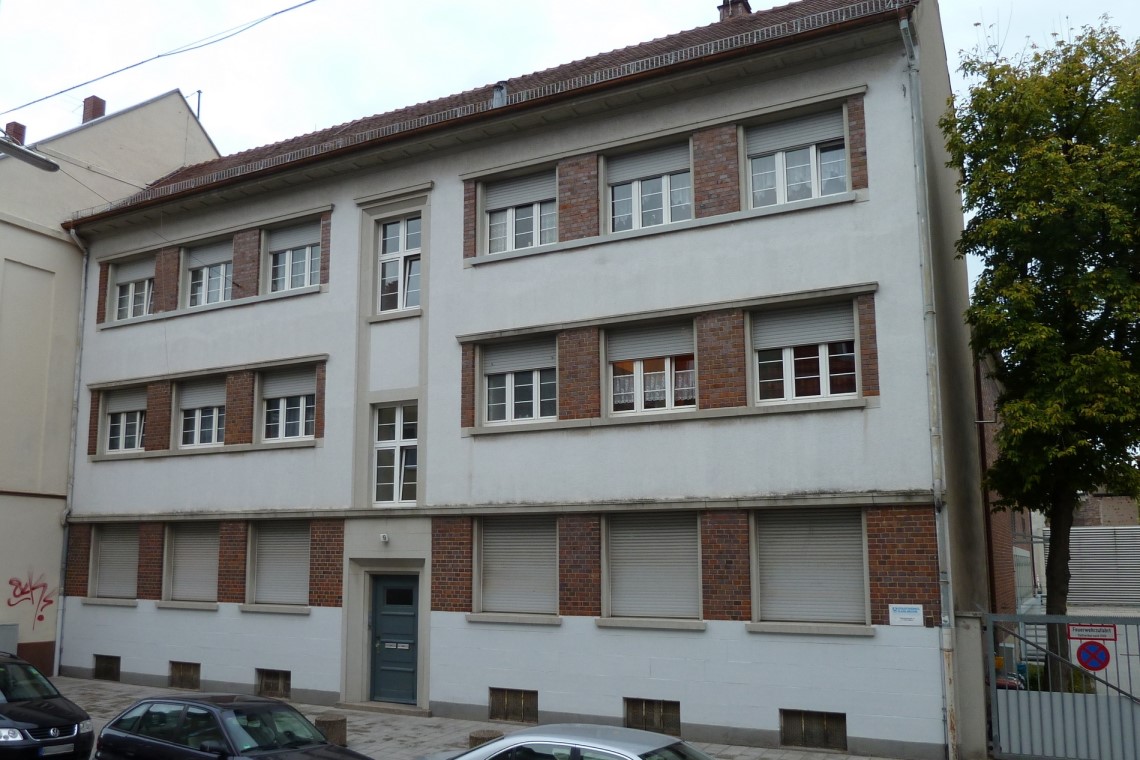

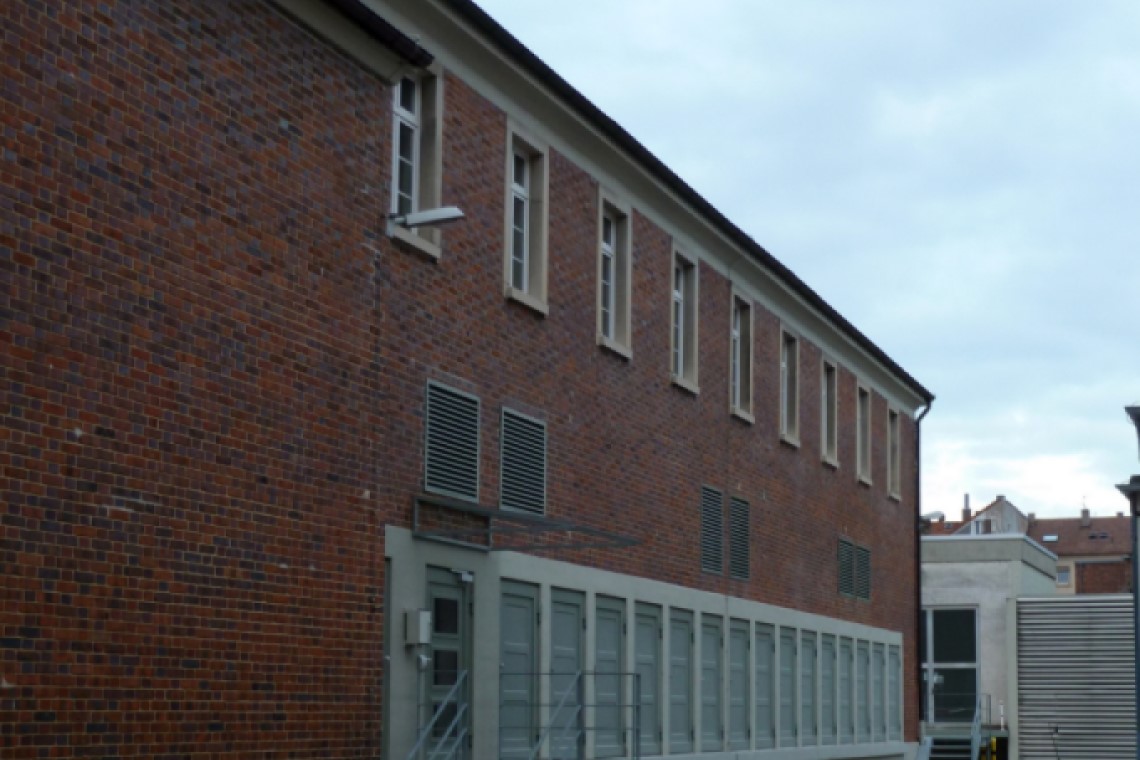

Das Umspannwerk Mitte ist ein dreigeschossiges Wohnhaus mit Büro und ehemaligen Wohnungen der Umspannmeister (heute Privatwohnungen). In dem Objekt befindet sich ein großer Saal mit darin frei stehender Steuerungswarte als kuppelartige Eisenkonstruktion mit Oberlicht. Der hohe Werkstattraum und die große Maschinenhalle mit frei tragender Dachkonstruktion mit Schalt- und Transformatorenzellen, wurde 1927 durch die Fa. Wayss und der Freitag AG für die Stadt Karlsruhe und die Badische Elektrizitäts-Gesellschaft errichtet.
BUSSE & PARTNER war bei diesem Projekt mit dem Sicherheits- und Gesundheitsschutz zuständig.
- Projekt
- Lieferung, Montage und Inbetriebnahme einer typgeprüfte SF6-gasisolierten-110-kV-Schaltanlage, bestehend aus 5 Feldern für das Umspannwerk Mitte in Karlsruhe
- Leistungen
- Übernahme der Sicherheit- und Gesundheitskoordination nach der Baustellenverordnung gem. RAB 30, Erstellung des SiGe-Planes, der Baustellenverordnung und die Vorlage für spätere Arbeiten
- Bauherr
- Stadtwerke Karlsruhe Netzservice GmbH
- Ansprechpartner
- Dipl.-Ing. Arch. Matthias Schaumann
- Zahlen und Fakten
Spannungsebene: 110 kV zu 20 kV Bauzeit: 2016 - 2017
Adresse:
Umspannwerk Mitte
Wilhelmstraße 9,
76137 Karlsruhe
-
![]()
-
![]()
Bild: © 2012, Pbe
-
Bild: © 2012, Pbe
